砂巖環保吸聲板
主要物理力學性能指標與類似應用案例
1、主要物理力學性能指標
表1物理力學性能指標
|
序號 |
項 目 |
性能參數 |
|
|
1 |
常用規格，mm |
W:2000/2200/2500/3000/3600 H：500/600/800/900/1000/1500 T:20 |
|
|
2 |
面密度，kg/m2 |
30 |
|
|
3 |
降噪系數，NRC |
0.7 |
GB/T20247 ISO354:2003 |
|
4 |
隔聲量(Rw),dB |
30 |
GB/T19889.3 ISO140-3:1995 GB/T50121 |
|
5 |
燃燒性能 |
A2 |
GB8624 |
|
6 |
環保（TVOC），≤mg/m2·h |
0.062 |
HJ571 |
|
7 |
抗壓強度，≥MPa |
29.1 |
GB/T50081 |
|
8 |
劈裂抗拉強度，≥MPa |
4.44 |
GB/T50081 |
|
9 |
抗折強度，≥MPa |
15 |
GB/T7019 |
|
10 |
抗沖擊強度，≥KJ/m2 |
5.2 |
GB/T7019 |
|
11 |
濕脹率，≤% |
0.16 |
GB/T7019 |
|
12 |
抗紫外線，% |
99 |
GB/T16422.3 |
|
13 |
抗凍性（25次凍融循環） |
無起層、龜裂等破壞現象 |
GB/T7019 |
2、砂巖隔吸聲板產品的性能及用途

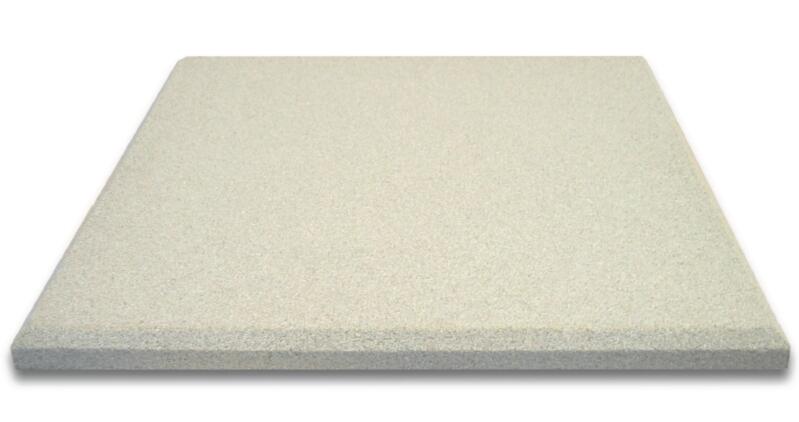

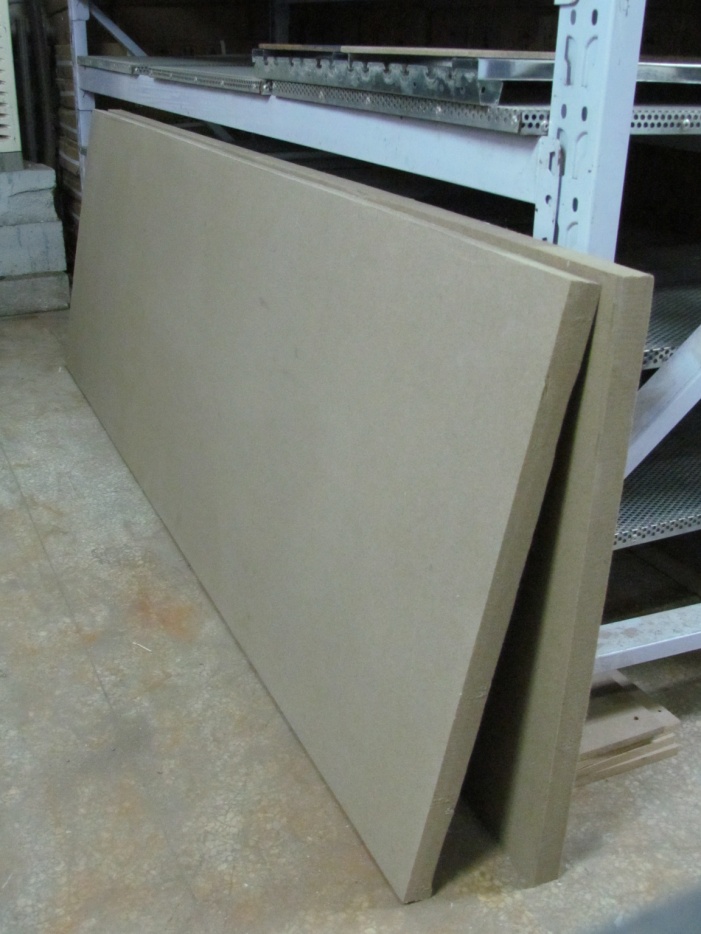

砂巖隔吸聲板是采用沙粒原料及相應工藝制造而成的具有三維連通的網狀結構材料，具有開口孔隙率高，耐氣候變化，抗腐蝕，抗熱震等特點，它能在野外長年經受風吹，日曬雨淋，不會疲勞、變形和破裂，不會改變網狀結構。具體有如下特點:
（a）中低頻吸聲性能優良
道路交通噪聲主要是由于車輛發動機進氣、排氣、燃燒，冷卻風扇空氣渦流、摩擦、車體結構的振動、輪胎與路面的摩擦和信號喇叭綜合作用形成的，低頻率噪聲的聲壓級最強，中頻率次之，高頻率最小。
砂巖隔吸聲板與隧道壁表面之間形成空腔組成，這種結構對低頻噪聲的吸收能力非常強，同時對全頻率范圍的噪聲都有很好的降噪效果。根據聲學吸聲測試表明，該構件產品的平均吸聲系數為0.8。
（b）力學性能好
砂巖隔吸聲板強度大，不會因振動和風壓而發生折損粉化現象。經浸泡試驗和實踐證明，自然硬化工藝生產的聚合砂吸音板，具比較穩定的力學性能，能在室外露天使用，常年經受風吹、日曬、雨淋，不會改變自身的網狀結構和吸聲性能，是一種理想的戶外聲學吸聲材料。
（c）優良的耐候性
為了驗證砂巖隔吸聲板耐酸雨的浸蝕能力，將制備好的6件試樣，放入pH值為5的H2S04溶液中浸泡l0天，試樣均未出現明顯的侵蝕現象。將樣品，放在紫外線燈下，連續照射1000小時，全部樣品均未出現粉化、裂紋和變色等現象。
以上試驗表明聚合砂材料具有耐酸性和抗老化性能，能在隧道內較惡劣的環境下使用。
（d）防火性
砂巖吸隔聲板采用國家建筑材料測試中心檢測，選用標準為：GB/8624《建筑材料及制品燃燒性能分級》，檢驗結論：經檢驗，送檢品燃燒性能檢驗結果符合GB/8624-2012中平板狀建筑材料A級不燃材料（制品）的技術要求。很多指標大大低于標準要求，是理想的吸聲、隔聲的防火材料。
砂巖吸隔聲板是典型的多孔性吸聲材料；同時它又有較大的面密度，阻擋聲音的傳播，起到較好的隔聲性能。
（e）環保性能好
環保材料大受人們的歡迎，砂巖吸隔聲板從原材料開始就極重視環保材料，原材料：砂子、聚脂硅粘合劑，首先要達到環保才進行下一步試驗工作，砂子無論是河流砂，還是風吹砂，都是經過上億年風吹，上千年的水沖而形成的，沒有任何有害氣體的釋放，聚脂硅粘合劑大多成份也以硅為主要原材料，其成份的組成也沒有任何害氣體，通過TVOC檢測結果為： 0.065mg/m2.h 標準要求是≤0.50 mg/m2.h達標，砂巖吸隔聲板總揮發性有機化合物與標準少了一個等量級，可以說是放心的環保材料。
(f)與傳統材料性能比
砂巖吸隔聲板與其它多孔吸聲板性能比
|
功能 材料名稱 |
吸聲系數 |
低頻吸收 |
防火等級 |
環保評價 |
防潮防水 |
耐候性 |
抗壓 |
抗折 |
隔聲 |
|
砂巖吸隔板 |
0.5-0.9 |
好 |
A |
好 |
好 |
好 |
極好 |
極好 |
好 |
|
玻璃棉板 |
0.6-0.95 |
好 |
A |
差 |
差 |
差 |
差 |
差 |
差 |
|
木絲板 |
0.3-0.5 |
差 |
B |
一般 |
一般 |
一般 |
好 |
好 |
差 |
|
聚酯泡沫 |
0.5-0.9 |
差 |
B1 |
好 |
一般 |
一般 |
好 |
好 |
差 |
|
植物纖維噴涂 |
0.4-0.8 |
一般 |
B2 |
一般 |
一般 |
好 |
差 |
差 |
差 |
|
燒結鋁泡沫鋁 |
0.4-0.7 |
差 |
A |
好 |
好 |
好 |
好 |
好 |
差 |
|
巖棉 |
0.4-0.7 |
一般 |
B |
一般 |
差 |
差 |
一般 |
一般 |
差 |
|
礦棉 |
0.4-0.7 |
一般 |
B |
一般 |
差 |
差 |
一般 |
一般 |
差 |
|
泡沫玻璃 |
0.3-0.6 |
差 |
A |
好 |
好 |
好 |
好 |
好 |
差 |
|
發泡棉 |
0.4-0.7 |
一般 |
B1 |
一般 |
一般 |
好 |
差 |
差 |
差 |
|
膨脹珍珠巖 |
0.3-0.8 |
一般 |
A |
好 |
差 |
好 |
一般 |
一般 |
差 |
|
動物纖維氈 |
0.4-0.8 |
差 |
B2 |
差 |
一般 |
好 |
一般 |
一般 |
差 |
|
硅酸鋁棉 |
0.5-0.9 |
好 |
A |
好 |
好 |
好 |
一般 |
一般 |
差 |
|
OUASH泡沫塑料 |
0.3-0.7 |
差 |
B2 |
一般 |
好 |
一般 |
一般 |
一般 |
差 |
通過上表及產品綜合性能看出，砂巖吸隔聲板綜合性能優于傳統吸聲材料。
小結
⑴砂巖吸隔聲板具有吸聲、隔聲功能，隔聲量30dB，吸聲系數為：0.8。
⑵砂巖吸隔聲板防火等級為A級防火吸聲材料。
⑶砂巖吸隔聲板環保性能TVOC檢測： 0.062 mg/m2.h 遠遠滿足標準≤0.50 mg/m2.h的要求。
⑷砂巖吸隔聲板通過抗拉、抗折、握釘力等檢測驗證，劈裂抗拉強度完全能夠適應各種場所。
⑸砂巖吸隔聲板通過耐酸堿、紫外線、濕脹率、抗凍性檢測證明：砂巖吸隔聲板具有很強的耐候性能，適用于各種境。
⑹砂巖吸隔聲板綜合數據與傳統多孔吸聲材料相比，都優于傳統材料，是理想的更新?lián)Q代產品。

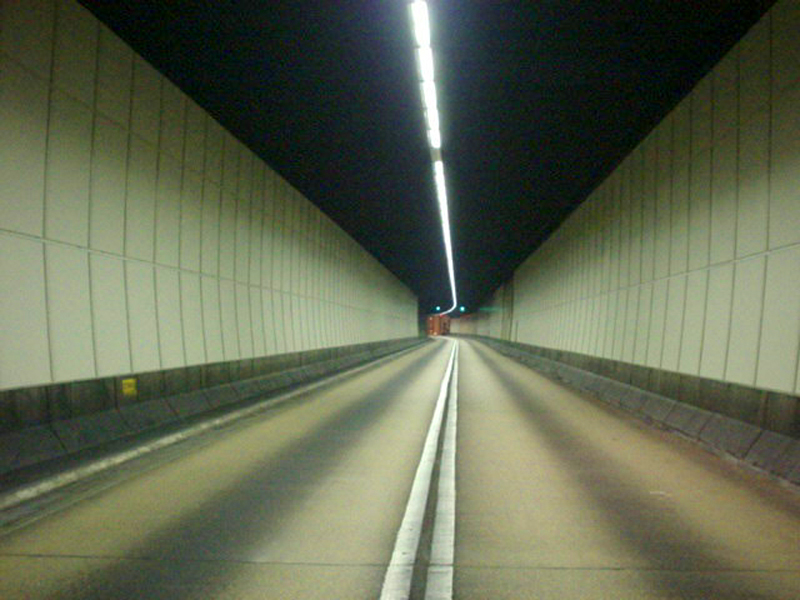

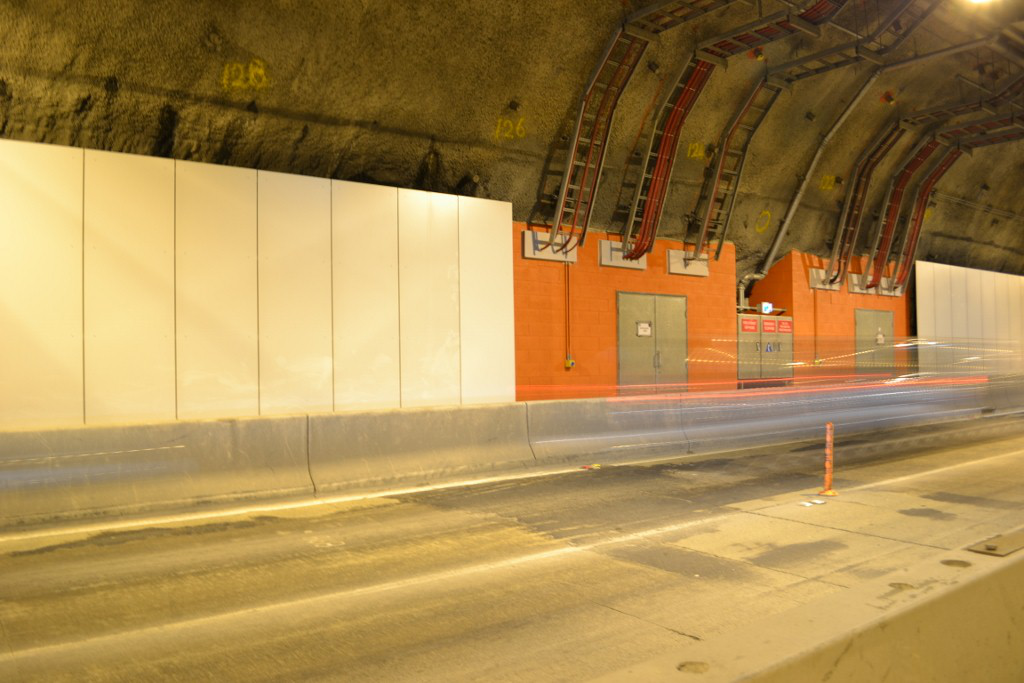

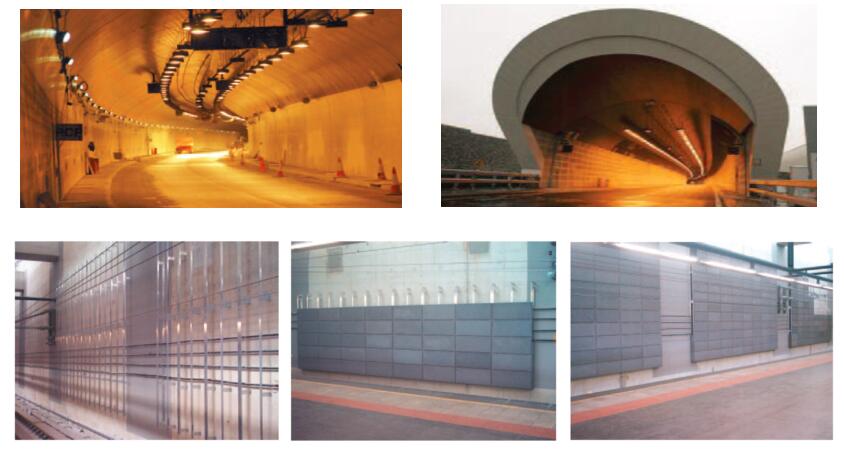

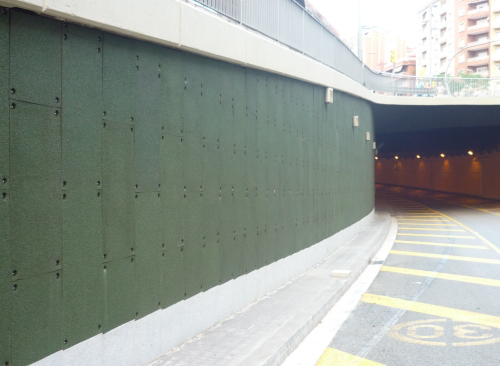

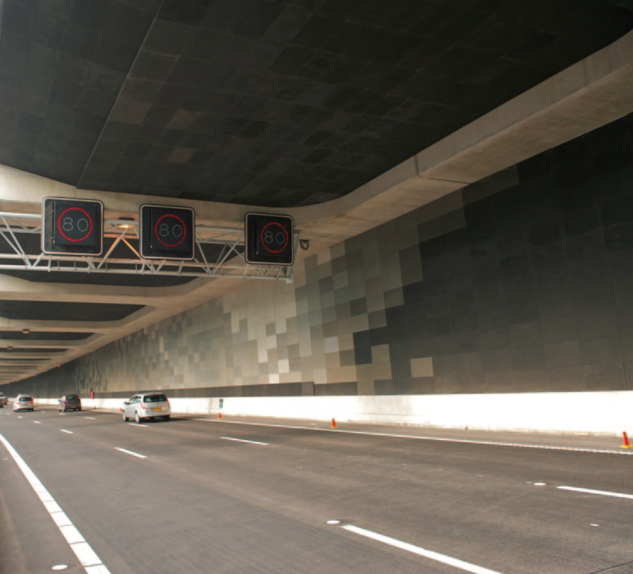

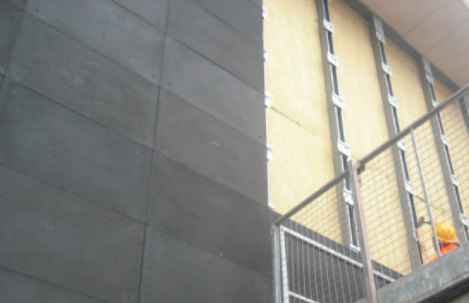

2、類似應用案例
